Description

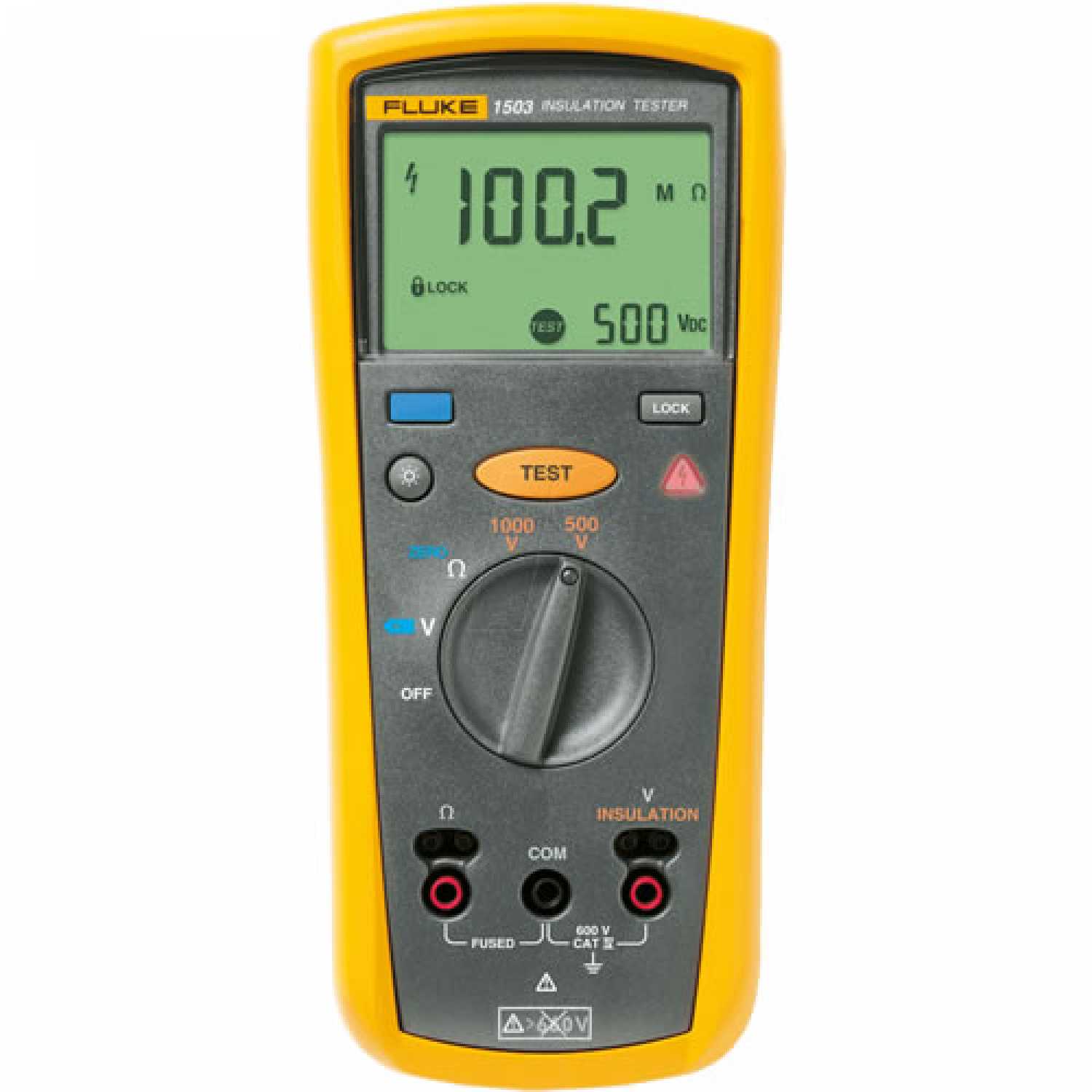

Jual Fluke 1503 Insulation Resistance Tester, yang digunakan untuk mengukur nilai tahanan / resistan dari isolasi yang membungkus bahan pengantar yang digunakan pada kabel listrik. Kerusakan pada isolasi akan mengakibatkan kebocoran tegangan listrik yang dapat membahayakan penggunanya. Fluke 1503 Insulation Tester ini merupakan insulation tester yang menyajikan fitur dan kualitas yang baik sehingga menjadi solusi mudah bagi penggunanya.
Fitur Fluke 1503 Insulation Resistance Tester:
- Rentang isolasi dari 0,1 MQ – 2000 MQ.
- Tegangan isolasi 500 V – 1000 V.
- Mendeteksi dalam pengukuran isolasi jika tegangan > 30 V secara otomatis untuk perlindungan tambahan bagi penggunanya.
- Tegangan AC/DC dari 0,1 V – 600 V.
- Kontinuitas hingga 200 mA.
- Resistansi dari 0.01 Ω – 20,00 kΩ.
- Terdapat fitur “shut off” otomatis yang berguna untuk menghemat daya baterai.
- Mempunyai layar backlight yang besar guna pembacaan pengukuran dengan mudah dan benar.
- Memiliki standar keamanan dengan CAT IV 600 V.
- Dapat mengukur sampai dengan 1.000 tes isolasi.
Spesifikasi:
| PENGUKURAN TEGANGAN AC/DC | |
| Akurasi | Rentang 600.0 V
Resolusi 0.1 V 50 Hz – 400 Hz ± (% of Rdg + Digits) ± (2 % + 3) |
| Input Impedance | 3 MΩ (nominal), < 100 pF |
| Mode Umum
(1 kΩ tidak seimbang) |
> 60 dB pada dc, 50 atau 60 Hz |
| Perlindungan Lebih | 600 V rms atau dc |
| PENGUKURAN RESISTANSI TANAH | |
| Rentang/Resolusi | 20.00 Ω 0.01 Ω
200.0 Ω 0.1 Ω 2000 Ω 1.0 Ω 20.00 kΩ 0.01 kΩ |
| Akurasi | ± (1.5 % + 3) |
| Perlindungan Lebih | 2 V rms atau dc |
| Tegangan Pembuka | > 4.0 V, < 8 V |
| Arus Korsleting | > 200.0 mA |
| SPESIFIKASI ISOLASI | |
| Rentang Pengukuran | 0.01 MΩ – 2000 MΩ |
| Uji Tegangan | 500 V, 1000V |
| Akurasi Tegangan | + 20 %, – 0 % |
| Arus Korsleting | 1 mA nominal |
| Auto Discharge | < 0.5 detik untuk C = 1 µF atau less |
| Indikator Hidup | Simbol hidup apabila tegangan > 30 V |
| Kapasitas Max. | Hingga 1 µF |
| Akurasi Pengukuran | 50 V ±(3 % + 5)
100 V ±(3 % + 5) 250 V ±(1.5 % + 5) 500 V ±(1.5 % + 5) 1000 V ± (1.5% + 5 ) – 2000 MΩ, ±(10 % + 3) > 2000 MΩ |
| SPESIFIKASI UMUM | |
| Tegangan Max. Pada Setiap Terminal | 600 V ac rms atau dc |
| Suhu Penyimpanan | -40 °C – 60 °C (-40 °F – 140 °F) |
| Suhu Penggunaan | -20 °C to 55 °C (-4 °F to 131 °F) |
| Suhu Koefisien | 0.05 x (Akurasi) per °C untuk suhu < 18 °C atau > 28 °C (< 64 °F atau > 82 °F) |
| Kelembaban Relatif | 0 % – 95 % @ 10 °C – 30 °C (50 °F – 86 °F)
0 % to 75 % @ 30 °C to 40 °C (86 °F to 104 °F) 0 % to 40 % @ 40 °C to 55 °C (104 °F to 131 °F) |
| Getaran | 2 g, 5-500 Hz per MIL-PRF-28800F, Kelas II |
| Guncangan | 1 meter per IEC 61010-1 |
| Standar Keamanan | Menurut ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04, dan IEC/EN 61010-1 Edisi kedua untuk pengukuran kategori IV 600 V (CAT IV) |
| Baterai | 4 tipe AA (NEDA 15A atau IEC LR6) |
| Daya Tahan Baterai | Pengujian isolasi : 1.000 tes isolasi
Pengukuran resistansi : 2.500 tes resistansi |
| Ukuran (H x W x L) | 5.0 x 10.0 x 20.3 cm
(1.97 x 3.94 x 8.00 in) |
| Berat | 550 g (1.2 lb) |
| IP | IP40 |
| Ketinggian Penggunaan | 2000 m CAT IV 600 V, 3000 m CAT III 600 V |
| Ketinggian Penyimpanan | 12,000 m |
| Kapabilitas Lebih | Rentang hingga 110 % |
